采购直流高压发生器,库存充足,【天正华意电气设备(苏州市分公司)tianzh3611-3】厂家直销,闪电发货,价格优势,来电咨询即可销售9折优惠。联系人:杨经理,地址:平度市平安路2号。

直流高压发生器使用方法一、试验接线1.直流高压发生器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置，倍压筒应远离操作人员并留出足够的放电空间，高压引出线以及高压输入输出点周围严禁有杂物。3.分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用专用接地线。4．如下图（连接示意图）将控制箱、倍压筒、微安表、限流电阻以及变试品可靠连接。5.仔细检查各连线是否正确，是否牢靠，高压输出周围是否有影响输出和仪器正常使用的杂物和放电对象（特别注意：高电压输出存在放电现象，所以试验时应严格清场），确认无误才能打开电源。连接示意图6.打开电源开关，电源指示灯红灯亮，跳过LOGO，仪器自检完成，显示如下：7.根据所需试验项目点击相应选项进行试验。二、常规直流耐压1．点击“直流耐压”选项，仪器进入下一屏，显示如下：2. 点击方框可进行参数设置，设置电压保护值，电流保护值，被试品试验电压值，被试品耐压时间值，升压速度值。其中：过电压保护一般设置为所需试验电压的1.1倍，升压速度代表设备从0起升至过电压保护值所需的时间。

直流高压发生器交流窜入直流的监测和报警。交流串入直流监测的原理：交流电压检测回路，母线通过电容隔直流、差分运放、快速整流、滤波、高速AD，实时检测母线上的交流信号，并反馈至主芯片，若外部交流窜入电压大于所设定的信号保护门限值，通过声光报警及干接点输出报警相关信息，并记录保存本次报警相关信息：交流波形窜入直流时间、幅值、波形、相位等信息。2.2 直流电压的监测。本装置通过对母线电压进行差分采样来实现对直流电压的监测。三. 主要功能特点3.1本装置采用Cortex-M3内核的STM32为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。3.2操作界面基于菜单式的人性化设计，所有参数均可设置，所有报警均通过声光和干接点输出。3.3装置提供串行数据通讯接口（RS485）和外部设备连接。3.4装置记录500条以上的事故报警信息和波形。 3.5装置采用实时跟踪信息处理技术，解决了交流信号窜入直流故障的测记和报警，显示交流波形图和窜入时间。 四．技术指标 4.1 直流系统电压等级：220VDC/110VDC4.2 装置工作电压：220VDC/AC±10％或110VDC/AC±10％4.3 继电器接点电流：DC220/3A两组4.4 直流电压测量范围：0-260VDC4.5 交流窜入测量范围：10-260VAC4.6 母线电压测量精度：±1％4.7 交流窜入测量精度：±3％4.8 交流反应时间小于1S4.9 外型尺寸：120mm＊120mm＊100mm4.10 开孔尺寸：110mm＊110mm五． 主要功能 装置正面如图1所示，按键部分从左到右分别为【复位】、【返回】、【向上】、【向下】和【确定】键。

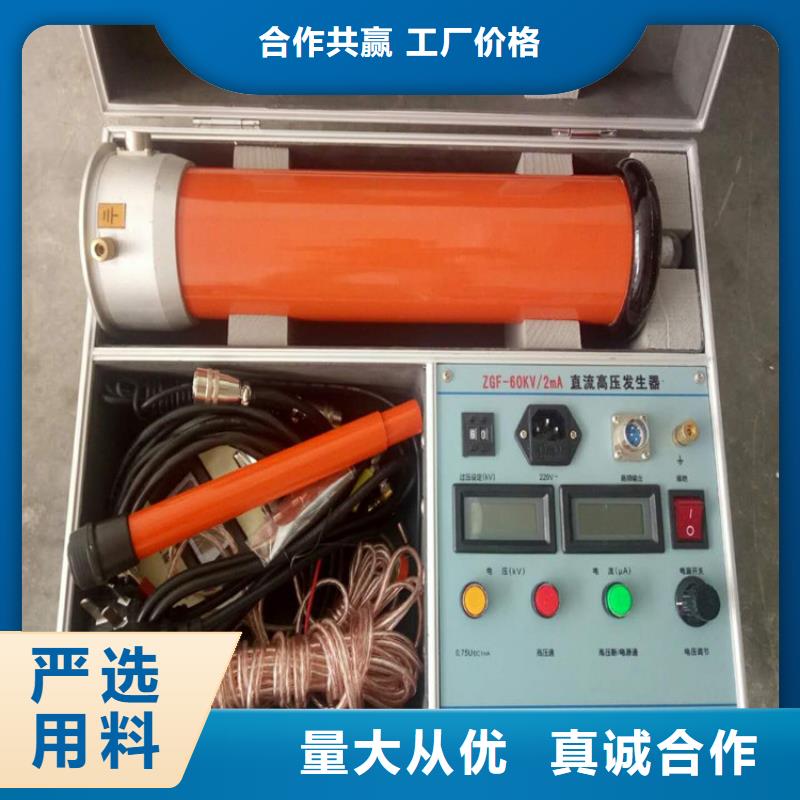

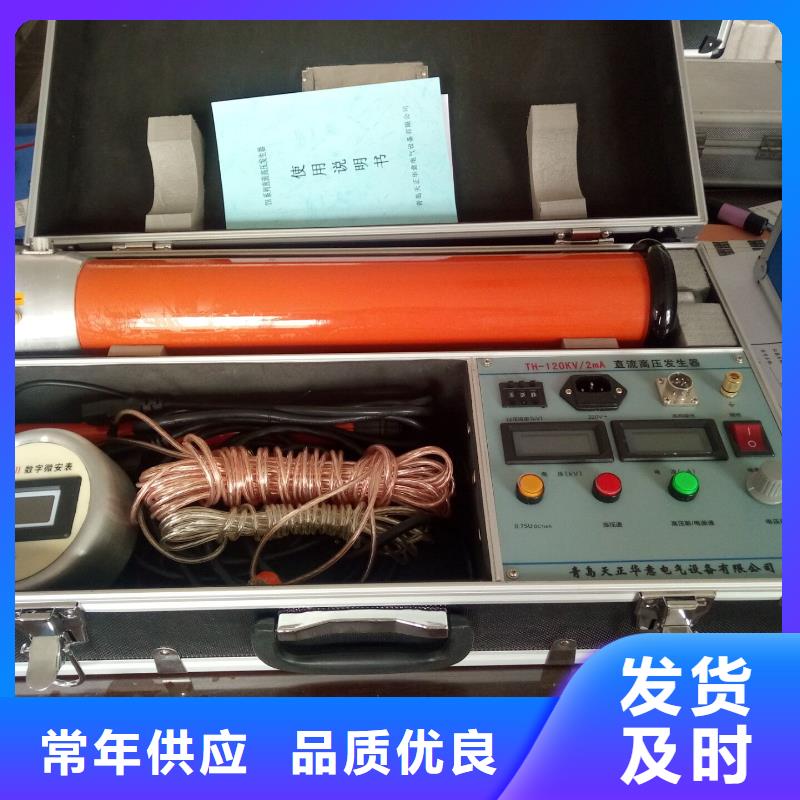

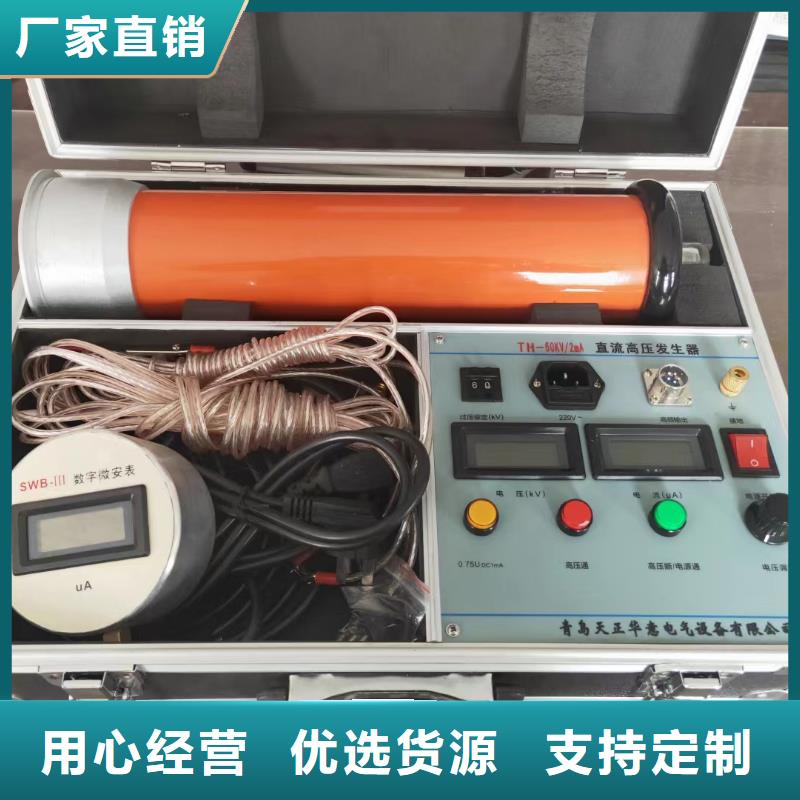

直流高压发生器全量程采用单片机平滑调压，升压速度可根据试验要求调整。升压电路零起升压，过压过流以及试验时间可任意设定专设氧化锌避雷器试验菜单选项，特别适用氧化锌避雷器0.75UDC1mA直流泄漏试验专设阶段耐压试验菜单选项，可一键式按试验规程完成电力电缆直流试验项目试验过程中自动记录电流值的波动变化，并能将结果显示在屏幕上，特别方便进行数据分析。倍压筒采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。可自动存储300次试验数据，可打印可查询。仪器自带万年历和时间功能，实验结果查询和打印时可显示时间和日期。增加了急停按钮，在试验出现异常或紧急情况时可人工干预，提高试验安性。2．技术参数：输出电压：60kV\120kV\200kV\300kV\400kV\500kV\600kV输出电流：2mA\3mA\5mA\10mA测试精度：±1.0％（读数±2个字)纹波系数：≤1％电压稳定度：随机波动，电源电压变化±10％时≤1％过载能力：空载电压可超出额定电压10％使用10分钟充电电流为1.5倍额定电流工作方式：间断使用，一次连续时间长为30分钟工作环境：电源：单相交流50HZ 220V±10％温度： 0~40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下四、产品结构（1）控制箱面板结构（2）．倍压筒结构示意图 1．高压引出接线柱（可连接微安表或限流电阻） ．倍压筒顶盖3．倍压筒体4．接地端子 5．中频输入连接端子6．底座
