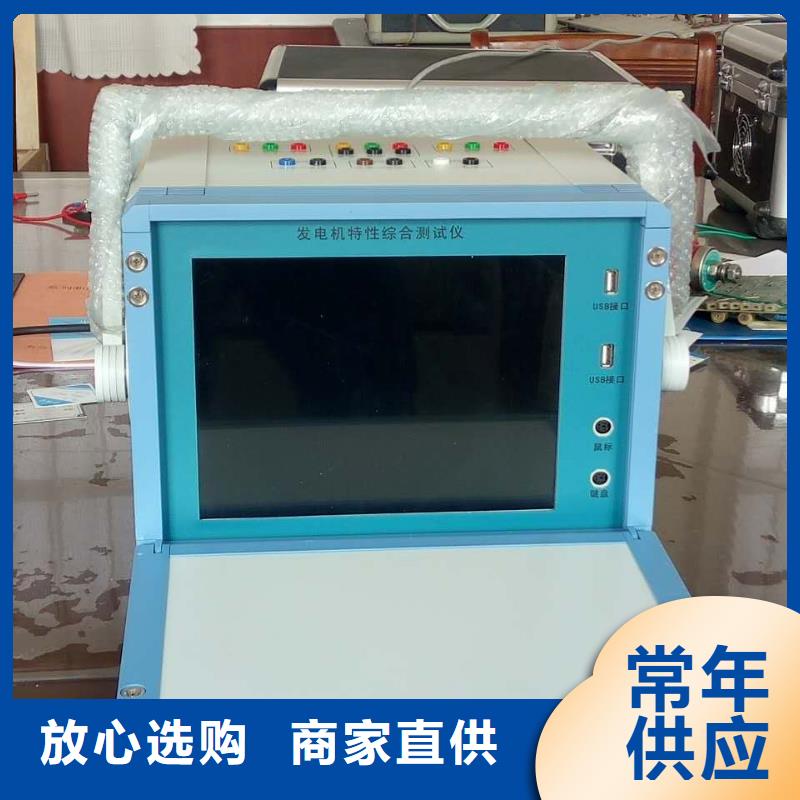

发电机特性综合测试仪 【微机继电保护测试仪】精益求精

发电机特性综合测试仪,【天正华意电气设备(红河市分公司)tianzh3611-3】始终坚守品质底线,所售产品严格遵循标准,确保每一件发电机特性综合测试仪产品都达到行业水平。我们深知,品质是企业发展的基石,也是赢得客户信赖的关键。热诚欢迎各界朋友前来我厂洽谈业务,联系人:杨经理-【18762195566】,地址:平度市平安路2号。

发电机特性综合测试仪在线分析软件简述主要功能：在线分析软件是运行人员正常监测和故障、稳态分析的有力工具，远程机软件运行于Qt平台，通过网络接口连接。其主要功能包括：1）在线监测：显示模拟量有效值、开关量状态、实时波形、矢量图、谐波分析。2）故障录波：实现手动启动、故障设置、实时记录，历史记录的功能。3）电气试验：包含多项电气试验功能，可完成发电机总启动电气试验，例如发电机空载、短路、励磁调节器特性、同期试验、甩负荷试验等。此外还包含转子交流阻抗试验、定子铁心磁化试验、进相试验等试验功能。程序的曲线类、波形类试验功能用途广泛，可满足多种动态过程记录要求。4)长时记录：启动长时记录及长时记录列表的设置和查询功能。5）参数设置：提供参量设置、采样频率、试验地点、功角初始角、通道修正及通道数的录入及保存功能。5.2 主界面开机后，双击桌面的“软件-快捷方式”，进入监控主界面如图5所示：图5主界面说明：?主界面上方有在线软件功能区显示按钮及背景色和前景色游标调制条。

发电机特性综合测试仪模拟通道类型录波仪将模拟通道定义为4种类型，即交流信号、直流信号、转速、4～20mA信号。每个类型各有不同的计算方法。交流信号：用RMS（均方根）算法计算有效值。当外接互感器（如PT、CT）时，变比一次/变比二次分别对应互感器的标称一次值/二次值，例如15KV/100V、12kA/5A。直流信号：采用20ms平均值计算有效值。当外接互感器（分流器）时，变比一次/变比二次分别对应互感器的标称一次值/二次值，例如1500A/75mV。转速：转速通道处理并提取转速信号的过零点信息，根据过零点计算转速、功角等参量。转速信号的变比是极对数的含义。详见5.7.1。4～20mA信号：与直流信号同样是采用20ms平均值计算有效值。当外接变送器时，4mA对应值、20mA对应值分别输入变送器4mA、20mA对应的一次值。2.4 开关量通道标配为外接8路无源节点（通道内部输出＋24V）8路有源节点（有源节点外部电压：DC12V～220V）。也可根据用户要求配置有源节点的电压范围。同步采样开关量通道多可配置32路。2.5 派生量录波仪多可设置24路派生量，各类型的准确度如表3所示。派生量的具体种类及设置参见“5.3.1 派生量”。

发电机特性综合测试仪当选择人工启动方式时，可在试验开始前倒数读秒5、4、3、2、1，当读到2时点击试验界面上的启动按钮，系统开始自动记录试验数据。当选择自动启动方式后，点击启动按钮，系统测量参数在0.1秒的变化量，当达到设定值时，系统开始记录数据，并适当保留采样前的一些数据，便于分析。当试验记录完成后，点击试验完成按键，并点击菜单中文件→保存数据。在进行发电机空载、短路试验时，纵坐标和横坐标的取值范围是按试验时，试验值与对应额定值的比值来大致选取。比如：纵坐标选用1.3，则表示纵坐标显示的值为定子电压（或电流）额定值的1.3倍；同样横坐标也是这样表示的。在进行发电机灭磁、零起、10％阶跃试验时，纵坐标的取值范围是按试验时，试验值与对应额定值的比值来大致选取。横坐标的取值是按试验的持续时间大致取值。七、数据分析调入波形 选择好要做试验的机组后，如果是分析已做过的试验数据，在试验界面的菜单中选择文件→打开数据，在数据列表中选择要分析的试验数据。选择后，可连续点击过程重现键，试验曲线会依次画出；也可直接点击任务→显示曲线。对比波形 当您需要对比分析同一机组的不同次试验数据时，可在菜单中任务→曲线对比，在数据列表中选择要对比的试验数据。录入数据 当您需要记录该机组的历史数据时，在试验界面的菜单中选择文件→录入数据，这时软件会提示您选择所要录入的试验类型，在选择完毕后，继续选择所要录入的参数、数据量、日期等，在数据编辑栏中添入试验数据，退出。编辑数据 当您录入完数据后，可通过调入波形查看所录入数据的正确性，如果曲线的走势与以前的试验曲线不符，则在录入数据时有误，这时可通过编辑数据来修正。方法如下，在试验界面的菜单中选择文件→编辑数据，这时则会出现数据编辑栏，改正录入有误的数据，保存、退出。饱和系数 你也可在试验界面的菜单中选择分析→饱和系数（短路比）来分析发电机空载时的饱和系数，也可分析发动机的短路比（短路比计算时，要选择同一机组的空载数据和短路数据）。对于发电机短路比的计算，需要选择同一次试验的空载数据和短路数据，系统会自动计算出短路比。对于发电机饱和系数的计算，需要选择试验曲线起始阶段合适的两点，便于系统依此斜率来计算饱和系数。
