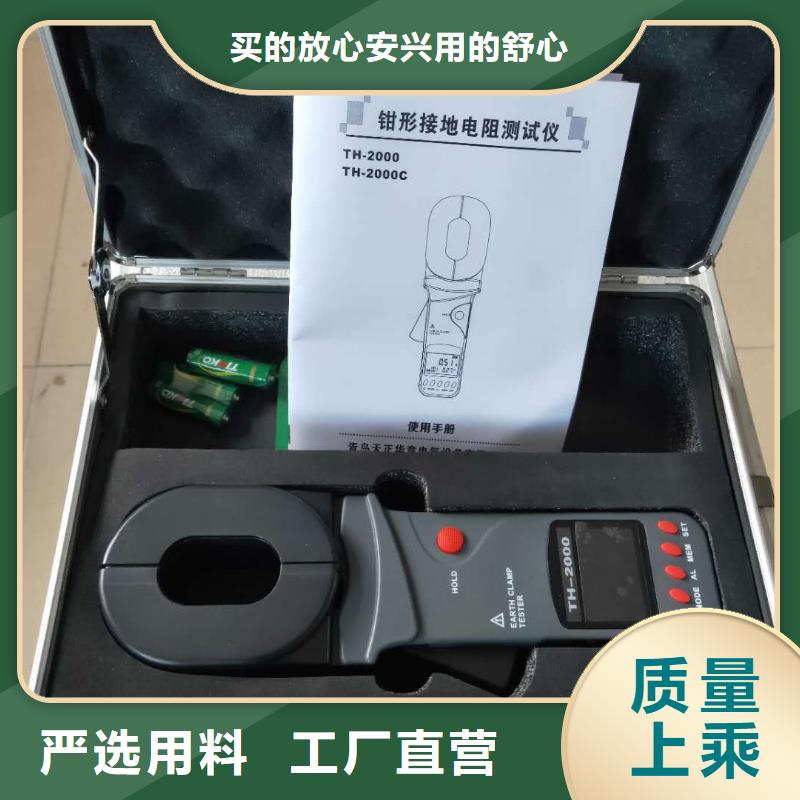

接地电阻测试仪 长钳头:65×32mm2. 圆钳头:Φ32mm 扳机：控制钳口张合4. HOLD键：锁定/解除显示/存储5. POWER键：开机/关机/退出/组合数据6. MEM键：数据查阅键/组合数据7. AL报警功能键：报警功能开启/关闭/报警临界值设定8. 电阻测量切换键Ω/右箭头键9. ＊电流测量切换键A/左箭头键1液晶显示屏注仅限于C型。液晶显示1．液晶显示屏⑴.报警符号 电池电压低符号存储数据已满符号 数据查阅符号⑸. 2位存储数据组编号数字 电流、电压单位符号 电阻单位符号 ⑻.杂讯信号 数据锁定符号.钳口张开符号 .直流DC符号 十进制小数点 ⒀.4位LCD数字显示 交流AC符号2．特殊符号说明⑴. 钳口张开符号，钳口张开时，该符号显示。此时，可能人为扣压扳机；或钳口已严重污染，不能再继续测量。Er”开机出错符号，可能开机时扣压扳机或钳口已张开。⑶. 电池电压低符号，当电池电压低于5.3V，此符号显示，此时不能保证测量的准确度，应更换电池。⑷. “OL Ω”符号，表示被测电阻超出了钳表的上量限。⑸. “L0.01Ω”符号，表示被测电阻超出了钳表的下量限。＊⑹. “OL A”符号，表示被测电流超出了钳表的上量限。⑺. 报警符号，当被测量值大于设定报警临界值时该符号闪烁显示，同时仪表发出间歇“嘟--嘟--嘟--”声。⑻. MEM存储数据已满符号，内存数据已满99组，不能再继续存储数据，MEM符号闪烁。⑼. MR查阅数据符号，在查阅数据时显示，同时显示所存数据的编号NOISE符号，当被测试接地回路有较大干扰电流时此符号闪烁显示，同时仪表发出“嘟--”提示声。此时不能保证测试的准确性。注：仅限于C型。3．显示示例⑴．钳口处于张开状态，不能测量开机出错指示Er(Error)被测回路电阻小于0.01Ω被测回路电阻为：5.1Ω⑸．被测回路电阻为：1Ω锁定当前测量值：2.1Ω自动存储为第08组数据⑹．查阅存储的第26组数据被测回路电阻为：0.028Ω＊报警功能启动，被测电流超过设定报警临界值电池电压低显示，此时不能保证测量的准确度被测量的电流为：8.40A锁定当前显示值作为第37组数据存储当前锁定值⑻．查阅所存第08组数据被测量的电阻为：30.0Ω此数据是在有很大干扰信号时测得

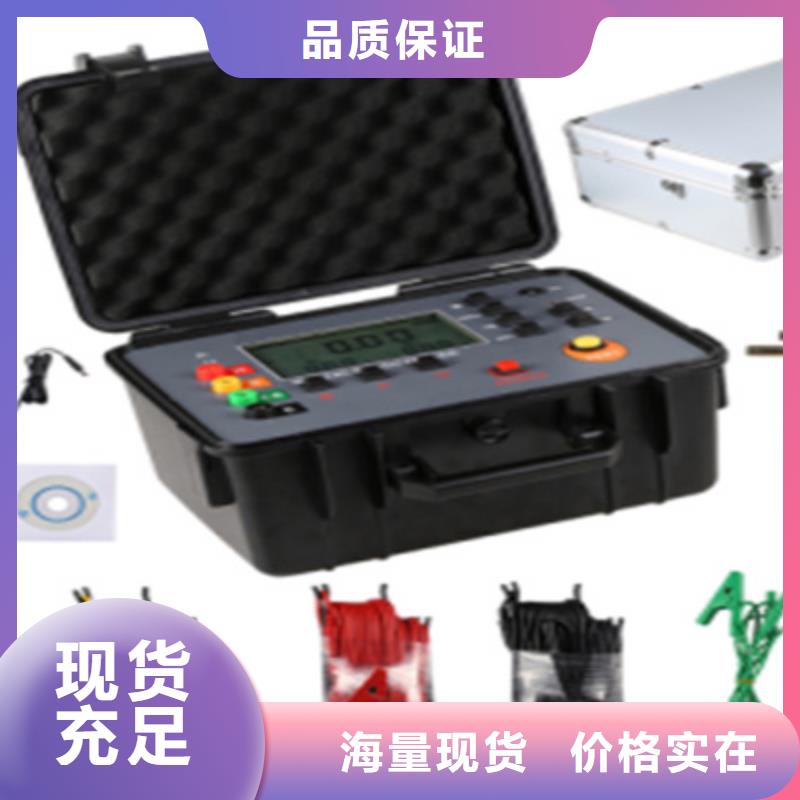

接地电阻测试仪维护指南6.1 维护和保养1、日常维护（1）本测试仪使用环境应通风良好，干燥、无粉尘、无强电磁干扰。（2）测试仪若长时间不使用，应定期通电。通常每月通电一次，通电时间不少于30分钟。（3）测试仪长时间工作后（24小时）应关电10分钟以上，以保持仪表良好的工作状态。（4）测试夹和高压棒长期使用后可能会出现接触不良或断路现象，应定期检修。2、使用者的维护为了防止意外触电的发生，请不要自行打开仪器的盖子。如果仪器有异常情况发生，请青岛天正华意电气设备有限公司给予维护。所附的线路图和方块图仅供参考之用。3、定期维护本多功能安规测试仪、输入电源线、测试插座和相关附件等每年至少要仔细检验和校验一次，以保证使用者的及测试仪的性。如果测试仪是用于生产现场或其它恶劣条件下，必须缩短检验周期。4、使用者的修改使用者不得自行更改仪器的线路或零件，如被更改，仪器的三包则自动失效且本公司不负责更改产生的责任。使用未经青岛天正华意电气设备有限公司认可的零件或附件也不予三包。如发现送回检修的仪器被更改，青岛天正华意电气设备有限公司会将仪器的电路或零件修复为原来设计，并收取维修费用。6.2 简单故障处理故 障 处 理 方 法开机液晶无显示，按键无响应 检查测试仪后面板上的保险丝是否熔断。若熔断，请更换F5A保险丝接地电阻为0 检查外部连线是否出现非正常开路或短路现象仪器出现死机状态 关机，等待半分钟后重新开机仪器与计算机无法通讯 1、检查选择的串行口是否正确，是否用串口线正确连接计算机与安检仪2、检查是否正确安装通讯软件，并选择正确的波特率和通讯地址。3、若为自编通讯软件，则应检查通讯协议是否一致6.3 注意事项1、本测试仪测试过程中有高压、大电流输出，操作人员务必严格按说明书操作，严禁身体触及仪器带电部位和被测负载壳体，以免触电。2 、本机工作电源要接地（将电源插座上“E”端与大地良好连接）。3 、进行绝缘和耐压测试时，被测负载应与大地各周围物体保持良好的电气隔离。4 、如果环境相对湿度大于60％RH，大于100MΩ的绝缘电阻测量精度会受较大影响。
