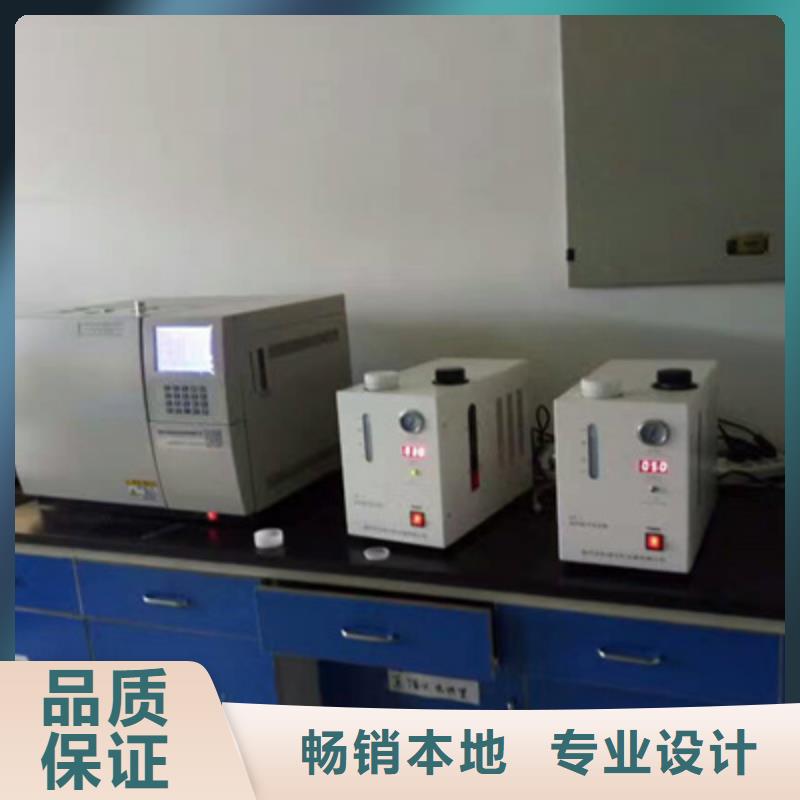

变压器油色谱在线监测系统 由流量曲线图对应相应的流量（仅做参考）。辅助气有尾吹1、尾吹2。通常用于双FID的尾吹气。用于调节毛细柱FID操作尾吹气、ECD尾吹气，也可用于填充柱的尾吹气等操作。由流量曲线图对应相应的流量。氢气分为氢气1和氢气2， 经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。空气分为空气1和空气2，经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。2、色谱柱室变压器油色谱仪柱室内风扇、加热丝、感温元件位置图变压器油色谱仪采用大柱室结构，多可同时安装三根色谱柱，并可同时使用。柱室炉门为悬挂式结构。由机械结构控制锁定开关，炉门右下角向上按开门按钮，既可打开柱室门。柱室内有风扇、加热丝、感温元件和不锈钢室体等组成。柱室后安装有微机控制的柔性后开门装置，当柱室降温或近室温操作时，控制系统自动控制其开启角度，并相应的控制进、排风量，达到控温目的。该结构控制精度高，升、降温速度快，能实现真正意义上的近室温操作。3、汽化室变压器油色谱仪共有3个进样口：１、在同一个加热模块上配有两个填充柱进样口（填充柱进样口1与填充柱进样口2）；可实现柱头进样、玻璃内衬进样。２、在另一个加热模块上配有带隔膜清扫功能的分流/不分流毛细管专用进样口。可实现分流/不分流进样操作。汽化室位于主机炉体上方左侧。见图四图四 变压器油色谱仪上部府视图 进样器、检测器布置图变压器油色谱仪填充柱汽化室结构示意图如下：

变压器油色谱在线监测系统光纤通讯采用光纤通讯，需配置交换机、光纤转化模块与单模光纤。光纤长度按现场实际测量配置。4控制屏宽800mm×深600mm×高2260mm，需在订购前指定颜色5控制后台工控机按项目配置台12、按独立项目配置N表示该项目安装现场数据采集器的台数。序号设备名称规格型号外形尺寸单位数量备注标准配置1现场数据采集器720×420×1400mm台N2循环油管紫铜管外径6mm米N＊303安装法兰由采购商或用户提供尺寸，生产商加工。生产商可提供标准法兰图。个N＊24球阀不锈钢外径6mm，通径4mm个N5不锈钢减压器15-2.5kg/cm2个N6载气管不锈钢管外径3mm，通径2mm米N＊0.57载气纯净空气15L/瓶瓶N＊28网线屏蔽线箱N9系统软件光盘套N10产品使用手册本N11检验报告单份N12保修凭证份N非标配置1微水检测芬兰维萨拉TMM162套N非标配置配项生产商按市场优惠价提供2动力电缆3×1.5mm，铠装屏蔽电缆。长度按现场实际测量配置。3光纤通讯采用光纤通讯，需配置交换机、光纤转化模块与单模光纤。光纤长度按现场实际测量配置。4控制屏宽800mm×深600mm×高2260mm，需在订购前指定颜色5控制后台工控机按项目配置台15.2安装要求1、基本安装要求 1）、通常情况下，采用异口方式实现变压器油从变压器本体至现场主机的闭路循环。
